過去の現場の話しですが、・・・。
基礎に斜めに取合うＳＲＣ梁があり鉄筋納まりが複雑。
鉄骨に孔あけの検証もあるし、・・・。
仕口部下端が場合によってはフカシが必要かもしれない。根切りにも影響する。
図面は、たてに断面を切ってみたが、Ｘ・Ｙどこを切っても結局斜めの
取り合いがあってわかりずらい。

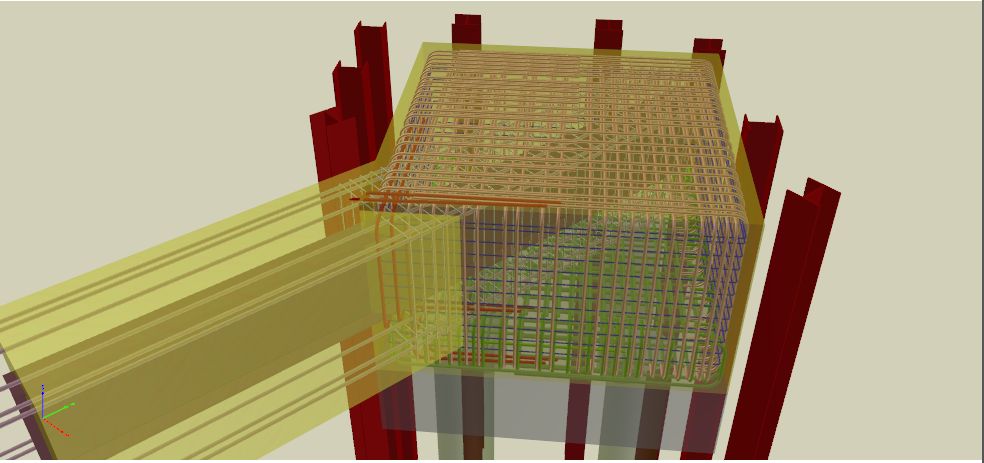

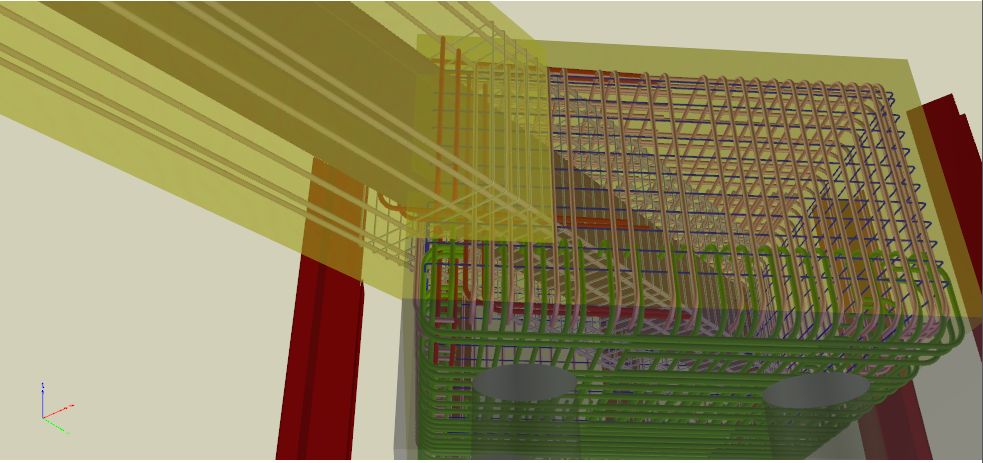

そこで、３Ｄで検討してみました。（実際には杭筋もあり、もっと複雑ですが。）
相手にも３Ｄを動かして見てもらいたいので、3d‐pdfに変換してメール。
確認してもらいました。
実際の3d‐pdfデータをいじってみたい方は続きを →
ここをクリック。
右上ブルーの「ダウンロード」部分をクリックして一度取り込んでから見てください。（PCのみ）
3d‐pdfデータなら、この３Ｄのソフトが入っていない どんなＰＣでも見れます。
3d‐pdfのいじり方は、
マウス左クリックで動かすと、オービット（３Ｄ移動）
マウス右クリックで動かすと、拡大・縮小（スクロールマウスでも可）
左右両マウスで動かすと、パン（移動）
一応左側のモデルツリーで、レイヤーやシーンにも対応してます。
3d‐pdfデータは、無償の Bentley View V8で変換しました。
